l 用途

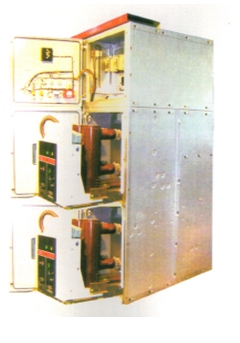

KYGS-12（Z）矿用一般（智能）型高压双层开关柜是在我公司设计制作KYN28A-12（Z）户内交流金属铠装抽出式开关柜的基础上，自行设计的手车式双层开关柜，它以防护功能齐全，人机界面清晰等显著特点引导21世纪新一代的中压开关柜。适用于不同类型的变电站、发电厂、矿井机电室、通风巷道及高层建筑等场所。具有无油、无火灾、无爆炸危险、分断速度快，寿命长，体积小，重量轻等优点，设有五防装置及电气闭锁装置，使用安全可靠,有过载、欠压、失压、过电压、漏电等微机综合保护功能和增设DCS后台控制功能。
l 使用条件
1、环境温度：-25℃～+40℃；
2、海拔高度：≤2000；
3、湿度：相对湿度：日平均值≤95%；月平均值≤90%；
4、水蒸气压：日平均值≤22Mpa；月平均值≤18 Mpa；
5、周围空气不受腐蚀性或可燃气体、水蒸气等明显污染；
6、无经常性的剧烈震动；
l 技术参数
项目
|
单位
|
数据
|
额定电压
|
KV
|
3,6,10
|
最高工作电压
|
KV
|
3.6,7.2,12
|
额定绝缘水平
|
1min工频耐压
|
KV
|
42
|
雷电冲击耐压（全波）
|
KV
|
75
|
额定频率
|
HZ
|
50
|
主母线额定电流
|
A
|
630,1250
|
分支母线额定电流
|
A
|
630,1250
|
3s热稳定电流（有效值）
|
KA
|
16,20,25,31.5
|
额定动稳定电流（峰值）
|
KA
|
40,50,63,80
|
防护等级
|
|
外壳IP4X，隔室间IP2X
|
l 外形尺寸
高度(mm)
|
|
2300
|
宽度(mm)
|
分支小母线额定电流达至1250A热稳定电流31.5KA及以下
|
800
|
深度(mm)
|
|
1300、1500
|
重量（kg）
|
|
800-1200
|
|
