l 用途

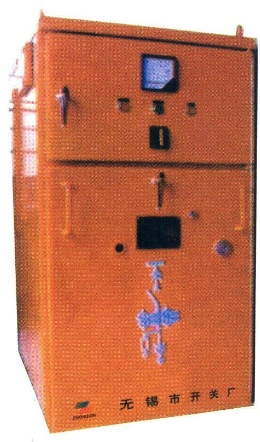

KYCC-10（Z）矿用一般型高压真空开关柜是在我公司自行设计的金属铠装抽出式手车开关柜，适用于不同类型的变电站、发电厂、矿井机电室、通风巷道及高层建筑等场所。
具有无油、无火灾、无爆炸危险、分断速度快，寿命长，体积小，重量轻等优点，设有五防装置及电气闭锁装置，使用安全可靠，具有过载、欠压、失压、过电压、漏电等微机综合保护功能和增设DCS后台控制功能。
l 使用条件
1. 环境温度：-25℃～+40℃；
2. 海拔高度：≤2000；
3. 湿度：相对湿度：日平均值≤95%；月平均值≤90%；
4. 水蒸气压：日平均值≤22Mpa；月平均值≤18 Mpa；
5. 周围空气不受腐蚀性或可燃气体、水蒸气等明显污染；
6. 无经常性的剧烈震动；
l 技术参数
项目
|
单位
|
数据
|
额定电压
|
KV
|
3,6,10
|
最高工作电压
|
KV
|
3.6,7.2,12
|
额定绝缘水平
|
1min工频耐压
|
KV
|
42
|
雷电冲击耐压（全波）
|
KV
|
75
|
额定频率
|
HZ
|
50
|
主母线额定电流
|
A
|
630,1250
|
分支母线额定电流
|
A
|
630,1250
|
3s热稳定电流（有效值）
|
KA
|
16,20,25,31.5
|
额定动稳定电流（峰值）
|
KA
|
40,50,63,80
|
防护等级
|
|
外壳IP4X，隔室间IP2X
|
|
